风冷螺杆式冷热水(热泵)机组双机型
【所属分类】风冷螺杆式冷热水机组
【制冷能力】180-1650KW 制热能力196-1792KW
【温控范围】40~45℃
【应用领域】商用中央空调领域
【品牌名称】博克(BOKE)
【生产厂家】2024澳门原材料1688
- 产品简介
- 技术参数
- 服务政策
- 常见问题
核心部件

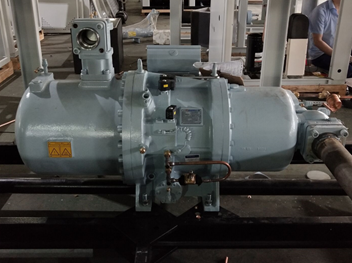

台湾汉钟双螺杆压缩机:能效比高、运行寿命长达100000h、故障率低、维护简便

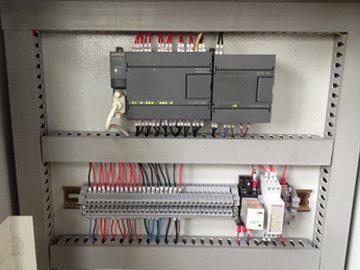

德国西门子PLC控制器:对整机24小时智能精准完美控制,彩色触摸屏式人机界面,操作简单

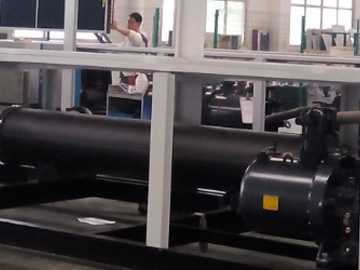

蒸发器采用高效壳管式换热器,加厚内螺纹紫铜管壁设计;采用进口板材加工,耐压等级高、换热效率高、免维护、使用寿命长。

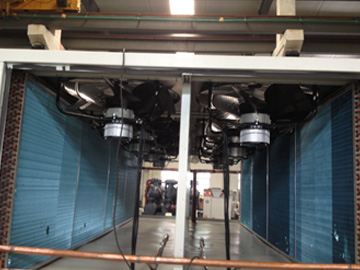

冷凝器采用高效紫铜管+亲水铝翅片式,采用进口板材加工,耐压等级高、换热效率高、免维护、使用寿命长。

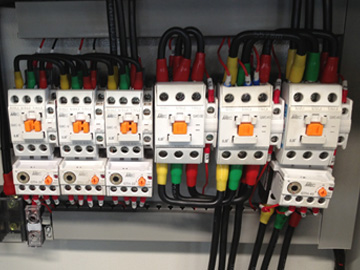

LG/施耐德电器元件:百万次以上机械寿命,精密制造,性能优越
美国艾默生膨胀阀:控制准确,性能可靠,高效节能
细节展示

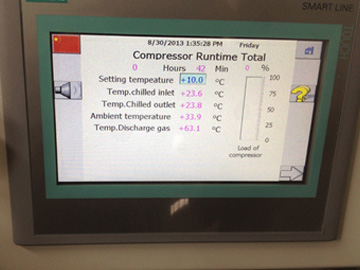

西门子触摸屏液晶显示屏人机界面

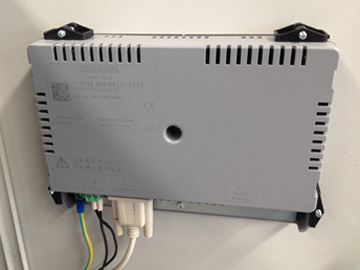

西门子触摸屏液晶显示屏背面
机组特点
机组特点:
1)采用国际先进的半封闭5:6非对称双螺杆压缩机,电机、压缩室一体化,无轴封渗漏现象;
2)压缩机采用星-三角降压启动,避免对电网的冲击。
3)实现了多段自动控制制冷量调节。
4)换热器采用进口高效换热铜管+亲水铝翅片式,换热效率高。
5)配有液喷系统能有效降低压缩机油温,大大提高了机组低温工况下的效率。
6)进口PLC人机操作界面为液晶触摸屏,图形显示,操作方便,中英文可选。备有RS485国标标准通讯接口,可与DCS系统连接,并可入网整个工厂自控网络,便于远程操控与监控。
7)自动检测出水温度或回水温度,通过控制压缩机容量调节滑阀,自动调节机组的制冷量,运行更加节能高效。
8)自动记录前20次故障报警点,方便维修人员及时判断与维修机组。
9)噪音低,震动小,按工业标准设计,适合全年24小时运行。
10)整机运转部件仅为螺杆轴承,维护成本极低,寿命长。
11)机组具备完善的保护系统:压缩机过载保护、过热保护、缺油保护、制冷系统高压、低压保护、水流不足保护、防冻保护、冷却水出水温度过高保护、防频繁启动保护、停机防冻保护(预留)、电源缺相、逆相、过欠压保护。
12)冬季并能根据用户的需求,配以电辅助加热系统,有效弥补热泵技术冬季寒冷地区取暖的不足。
风冷热泵机组特点
1)风冷热泵机组属中小型机组,适用于200-10000平方米的建筑物。
2)空调系统冷热源合一,更适用于同时具有采暖和制冷需求的用户,省去了锅炉房。
3)机组户外安装,省去了冷冻机房,节约了建筑投资。
4)风冷热泵机组的一次能源利用率可达90%,节约了能源消耗,大大降低了用户成本。
5)无须冷却塔,同时省去了冷却水泵和管路,减少了附加设备的投资。
6)风冷系统替代冷却水系统,更适用于缺水地区。
公司简介
2024澳门原材料1688专业生产180-1650KW制冷量风冷螺杆式冷热水机组(热泵),机组高效稳定安全节能简洁,一次能源利用率可达90%,节约了能源消耗,大大降低了用户成本。博克整合世界知名供应商资源订购每个机组部件,机组采用台湾汉钟双螺杆压缩机和德国西门子控制系统,确保整机质量稳定,是您指得信赖的螺杆式冷热水机组(热泵)生产厂家。
博克风冷螺杆式冷热水机组(热泵)适用于同时有制冷和采暖需求的客户,机组无需冷却塔,无冷却水消耗,更适用于水资源缺乏的地区。
我们可以根据您的实际需求免费为您设计最适合的制冷方案,并提供一站式服务,让您省心。免费制冷方案的获取请咨询在线客服或来电咨询,订购时请务必说明介质温度要求。
机组型号 BKLS-F | 180.2H | 240.2H | 310.2H | 330.2H | 420.2H | 450.2H | 530.2H | 560.2H | 610.2H | 660.2H | ||||||||||||||
名义制冷量 | KW | 180 | 240 | 310 | 330 | 420 | 450 | 530 | 560 | 610 | 660 | |||||||||||||
104Kcal/h | 15 | 21 | 27 | 28 | 36 | 39 | 46 | 48 | 52 | 57 | ||||||||||||||
名义制热量 | KW | 196 | 260 | 336 | 358 | 456 | 488 | 576 | 608 | 662 | 716 | |||||||||||||
104Kcal/h | 17 | 22 | 29 | 31 | 39 | 42 | 50 | 52 | 57 | 62 | ||||||||||||||
运行控制方式 | PLC可编程控制器全自动控制 | |||||||||||||||||||||||
电源 | 380V/3N ∽ /50HZ | |||||||||||||||||||||||
整机功率 | KW | 56.9 | 75.3 | 96.6 | 106.2 | 134.8 | 142 | 158.4 | 170.8 | 183.8 | 201.8 | |||||||||||||
整机运转电流 | A | 99.6 | 131.8 | 169.1 | 185.9 | 235.9 | 248.5 | 277.2 | 298.9 | 321.7 | 353.2 | |||||||||||||
压缩机 | 型式 | 5-6非对称半封闭双螺杆压缩机 | ||||||||||||||||||||||
启动类型 | Y-△启动 | |||||||||||||||||||||||
能量调节 | 0-16.5-33-50-66-83.5-100% | 0-12.5-25-37.5-50-62.5-75-87.5-100% | ||||||||||||||||||||||
制冷功率 | KW | 53.6 | 70.8 | 88.8 | 97.4 | 120.4 | 129 | 145.4 | 152.8 | 168.2 | 183.6 | |||||||||||||
制冷电流 | A | 93.8 | 123.9 | 155.4 | 170.5 | 210.7 | 225.8 | 254.5 | 267.4 | 294.4 | 321.3 | |||||||||||||
制热功率 | KW | 52.2 | 69 | 86.6 | 95 | 117.4 | 153.8 | 164.8 | 149 | 164 | 179 | |||||||||||||
制热电流 | A | 91.4 | 120.8 | 151.6 | 166.3 | 205.5 | 269.2 | 288.4 | 260.8 | 287 | 313.3 | |||||||||||||
蒸发器 | 型式 | 卧式壳管干式蒸发器 | ||||||||||||||||||||||
水流量 | m3/h | 31 | 41.3 | 53.4 | 56.8 | 72.3 | 77.5 | 91.2 | 96.4 | 105 | 113.6 | |||||||||||||
配管管径 | DN | 80 | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 150 | 200 | |||||||||||||
水压降 | KPa | 46 | 47 | 49 | 51 | 52 | 52 | 52 | 52 | 54 | 57 | |||||||||||||
冷凝器 | 型式 | 亲水铝箔套高效内螺纹铜管翅片式 | ||||||||||||||||||||||
风量 | m3/h | 68400 | 91200 | 117800 | 125400 | 159600 | 171000 | 201400 | 212800 | 231800 | 250800 | |||||||||||||
冷凝轴流风扇 | 数量 |
| 6 | 6 | 6 | 8 | 8 | 10 | 10 | 10 | 12 | 14 | ||||||||||||
单台功率 | KW | 0.55 | 0.75 | 1.3 | 1.1 | 1.8 | 1.3 | 1.3 | 1.8 | 1.3 | 1.3 | |||||||||||||
制冷剂 | 类型 | R22 | ||||||||||||||||||||||
充注量 | kg | 47 | 63 | 81 | 86 | 110 | 118 | 139 | 146 | 160 | 173 | |||||||||||||
外形尺寸 | 长 | mm | 3800 | 3800 | 4200 | 4400 | 4600 | 5600 | 5600 | 5600 | 6900 | 8000 | ||||||||||||
宽 | mm | 2000 | 2000 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |||||||||||||
高 | mm | 2300 | 2300 | 2300 | 2300 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | |||||||||||||
机组略重 | Kg | 3200 | 3330 | 3850 | 4400 | 4800 | 4950 | 5150 | 5450 | 5750 | 5900 | |||||||||||||
运行重量 | Kg | 3500 | 3700 | 4200 | 4800 | 5300 | 5500 | 5680 | 6000 | 6300 | 6500 |
机组型号 BKLS-F | 720.2H | 840.2H | 900.2H | 980.2H | 1060.2H | 1100.2H | 1270.2H | 1390.2H | 1480.2H | 1650.2H | |||
名义制冷量 | KW | 720 | 840 | 900 | 980 | 1060 | 1100 | 1270 | 1390 | 1480 | 1650 | ||
104Kcal/h | 62 | 72 | 77 | 84 | 91 | 95 | 109 | 120 | 127 | 142 | |||
名义制热量 | KW | 782 | 912 | 978 | 1064 | 1152 | 1194 | 1380 | 1510 | 1608 | 1792 | ||
104Kcal/h | 67 | 78 | 84 | 92 | 99 | 103 | 119 | 130 | 138 | 154 | |||
运行控制方式 | PLC可编程控制器全自动控制 | ||||||||||||
电源 | 380V/3N ∽ /50HZ | ||||||||||||
整机功率 | KW | 229.2 | 266 | 283.6 | 308.6 | 333.4 | 342.8 | 396.6 | 431.2 | 468.2 | 511.4 | ||
整机运转电流 | A | 401.1 | 465.5 | 496.3 | 540.1 | 583.5 | 599.9 | 694.1 | 754.6 | 819.4 | 895 | ||
压缩机 | 型式 | 5-6非对称半封闭双螺杆压缩机 | |||||||||||
启动类型 | Y-△启动 | ||||||||||||
能量调节 | 0-12.5-25-37.5-50-62.5-75-87.5-100% | ||||||||||||
制冷功率 | KW | 204 | 237.2 | 254.8 | 276.2 | 297.4 | 306.8 | 360.6 | 400 | 425 | 468.2 | ||
制冷电流 | A | 357 | 415.1 | 445.9 | 483.4 | 520.5 | 536.9 | 631.1 | 700 | 743.8 | 819.4 | ||
制热功率 | KW | 199 | 231.2 | 248.4 | 269.2 | 290 | 354.2 | 375.4 | 390 | 414.4 | 456.4 | ||
制热电流 | A | 348.3 | 404.6 | 434.7 | 471.1 | 507.5 | 619.9 | 657 | 682.5 | 725.2 | 798.7 | ||
蒸发器 | 型式 | 卧式壳管干式蒸发器 | |||||||||||
水流量 | m3/h | 123.9 | 144.6 | 154.9 | 168.7 | 182.4 | 189.3 | 218.6 | 239.2 | 254.7 | 284 | ||
配管管径 | DN | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 200 | 250 | 250 | ||
水压降 | KPa | 59 | 61 | 65 | 67 | 69 | 71 | 73 | 74 | 76 | 77 | ||
冷凝器 | 型式 | 亲水铝箔套高效内螺纹铜管翅片式 | |||||||||||
风量 | m3/h | 273600 | 319200 | 342000 | 372400 | 402800 | 418000 | 482600 | 528200 | 562400 | 627000 | ||
冷凝轴流风扇 | 数量 |
| 14 | 16 | 16 | 18 | 20 | 20 | 20 | 24 | 24 | 24 | |
单台功率 | KW | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | ||
制冷剂 | 类型 | R22 | |||||||||||
充注量 | kg | 188 | 220 | 235 | 256 | 277 | 288 | 332 | 364 | 387 | 432 | ||
外形尺寸 | 长 | mm | 8000 | 9000 | 9500 | 10200 | 11000 | 11000 | 11800 | 13200 | 13200 | 13200 | |
宽 | mm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | ||
高 | mm | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2560 | 2560 | 2560 | 2560 | ||
机组略重 | Kg | 6500 | 7400 | 7800 | 8750 | 9200 | 9500 | 9800 | 10500 | 11500 | 12200 | ||
运行重量 | Kg | 7200 | 8100 | 8600 | 9600 | 10100 | 10500 | 10800 | 11600 | 12700 | 13400 |
备注:
1)制冷工况:冷水进水温度12℃,出水温度7℃,环境温度35℃
2)制热工况:热水进水温度40℃,出水温度45℃,环境干球温度7℃,湿球温度6℃
3)名义工况中蒸发器水侧污垢系数为0.018m2.℃/kw
4)蒸发器的水侧设计承受压力为1.0MPa
5)除上述规格和要求外,公司可根据客户要求提供非标产品
